파이프 피팅 사출 금형
제품 카테고리 개요
파이프 피팅 금형은 정수압 등급을 충족하기 위해 폴리머 수축, 냉각 속도 및 분할선 밀봉에 대한 정밀한 제어가 필요합니다. 일반적인 툴링과 달리 피팅 금형은 나사산 조인트용 접이식 코어와 언더컷 소켓 홈용 슬라이더 동작을 비롯한 복잡한 내부 메커니즘과 함께 고속 사이클링을 요구합니다.
SUNJOY Mold는 플라스틱 배관 시스템 전용 맞춤형 사출 금형을 제작합니다. 각 도구는 지역 표준(ASTM, DIN/EN, ISO, AS/NZS)에 따라 설계되어 성형 피팅이 파열 압력, 낙하 충격 및 치수 검사를 통과하도록 보장합니다.
제품 장점
최적화된 열 균형
높은 열 영역 가까이에 배치된-카운터보어 냉각 채널은-사이클 시간을 15%~25% 줄이고 벽이 두꺼운 부분에서 부품 뒤틀림을 방지합니다.-
정확한 분할선 무결성
+/- 0.015mm 이내의 CNC 밀링 공차는 제로-플래시 생산을 보장하고 수동 트리밍을 최소화합니다.
안정적인 코어 연동
테이퍼형 위치 지정 블록과 정밀 인터록은 높은 사출 압력 하에서 코어 이동을 방지하여 균일한 벽 두께를 보장합니다.
내마모성-강철
사전 경화된 DIN 1.2738 또는 경화된 S136 스테인리스강(부식성 PVC 화합물용)으로 가공된 코어와 캐비티는 1,000,000주기 이상 안정적인 성능을 유지합니다.
제품 범위

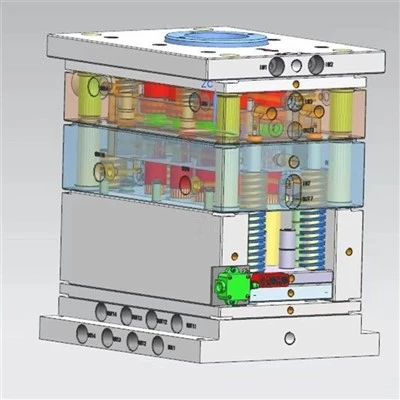

팔꿈치(90도/45도)
캐비티 구성:2, 4, 8개의 공동
주요 툴링 기능:접이식 코어 또는 슬라이더 내부 반경
동등/감소 티
캐비티 구성:2, 4 캐비티
주요 툴링 기능:균형 잡힌 러너 시스템, 유압 슬라이더
커플링 및 소켓
캐비티 구성:4, 8, 16개의 공동
주요 툴링 기능:고속-배출, 직접 게이트 공급
스레드 피팅
캐비티 구성:2, 4, 6 캐비티
주요 툴링 기능:자동 나사 풀기 모터 / 접이식 코어
감속기 및 부싱
캐비티 구성:4, 8개의 공동
주요 툴링 기능:계단식 파팅 라인, 정밀 씰
배수 / DWV 피팅
캐비티 구성:1, 2 캐비티(최대 직경 400mm)
주요 툴링 기능:견고한-구조적 베이스, 코어 당김
철강 인증:모든 코어 및 캐비티 강철 블록에 대해 밀 테스트 인증서가 제공됩니다.
경도 테스트:열처리된 인서트에 대한 로크웰 경도(HRC) 검증-(P20/1.2738의 경우 HRC 32~35, S136의 경우 HRC 48~52).
CMM 검사:타원형, 소켓 깊이, 외경 및 벽 두께를 확인하는 시험 성형 피팅의 첫 번째{0}}물품 검사입니다.
시험 실행 문서:모든 금형은 2시간 동안 연속 테스트를 거칩니다. 주입 매개변수, 주기 시간 및 샘플 부품이 툴링과 함께 배송됩니다.
DFM 분석:도면 수령 후 48시간 이내에 배송되며 구배 각도, 게이트 위치, 싱크 마크 위험 및 벽 두께 변화가 자세히 설명되어 있습니다.
금형 흐름 시뮬레이션:강철 절단 전 수지 충진 패턴, 웰드 라인, 에어 트랩 및 냉각 효율성을 시각화하는 CAE 분석입니다.
수지 수축 보상:PVC-U, PPR, HDPE, ABS 및 CPVC 컴파운드의 수축 프로파일에 맞게 조정된 공구 치수입니다.
게이트 및 러너 구성:서브-게이트가 있는 콜드 러너 시스템, 절연 핫-러너 드롭 또는 재료 점도에 맞는 밸브{2}}게이트 시스템이 있습니다.
도시 급수 및 배수:압력 파이프, 관개 본관 및 중력 하수 시스템.
주거용 및 상업용 배관:온수/냉수 공급 라인, 위생 배수 및 환기 네트워크.
산업용 유체 취급:화학 처리 라인, 내산성-배관 및 냉각 회로.
전기 및 통신 도관:지하 케이블 보호 덕트 및 접합 피팅.
SUNJOY 금형을 선택하는 이유
내부-가공
5-축 고속-CNC 밀링 센터, 미러 EDM 및 스케줄 제어를 위한 와이어 커팅 기계를 갖추고 있습니다.
피팅 전문화
파이프 피팅 형상에 중점을 두고 나사 공차 및 소켓 씰에 대한 숙달을 보장합니다.
투명한 추적
강철 준비, 거친 가공, 열처리, 정밀 CNC 및 조립을 다루는 주간 시각적 보고서입니다.
수출-준비된 엔지니어링
국제 툴링 표준에 능숙한 프로젝트 엔지니어와 직접 커뮤니케이션합니다.
판매 후-판매 및 기술 지원
예비 부품 패키지
각 금형에는 보조 이젝터 핀, 스프링, O-링 및 교체 가능한 인서트를 포함한 표준 구성 요소 키트가 함께 제공됩니다.
원격 문제 해결
설정, 매개변수 조정 또는 유지보수 안내를 위해 12시간 이내에 비디오 링크를 통한 엔지니어링 지원.
문서인계
배송 시 안전한 클라우드 스토리지를 통해 2D 조립 도면, 3D 부품 모델, 전기 배선 다이어그램 및 철강 인증서가 제공됩니다.
수출 및 프로젝트 지원
수출 포장
방청 코팅된-방습-플라스틱 필름 포장으로 국제 운송을 위해 훈증 소독된 나무 상자 안에 안전하게 보관됩니다.
물류 조정
상업 송장, 포장 목록, 선하 증권, 원산지 증명서(양식 E/CO)를 포함한 수출 서류.
리드타임
표준 생산 일정은 금형 치수, 캐비티 수 및 복잡성에 따라 35~60일 정도 소요됩니다.
